Estrutura de solo para painel solar: quando vale trocar o telhado pela terra

Em fevereiro fui chamada num sítio perto de Araguari (MG) pra entender por que a instalação de um sistema de 6,6 kWp tinha travado. O telhado era de fibrocimento antigo, com duas telhas trincadas e uma estrutura de madeira que rangia quando eu subia com o cinto de segurança. O orçamento original previa reforço: R$ 9.800 em vigas novas e troca de 40 telhas, antes de encostar num único parafuso de fixação. Sugeri outra rota — descer o sistema pro terreno, que sobrava. O sítio tinha 3 hectares e o telhado, além de frágil, apontava pra leste puro, quando o ideal ali era norte.

A pergunta do dono foi a que ouço quase toda vez que proponho isso: “mas botar no chão não fica mais caro?” Às vezes fica. Às vezes fica mais barato. A diferença mora em quatro coisas que raramente aparecem detalhadas num orçamento residencial.

O que aconteceu no orçamento desse sítio

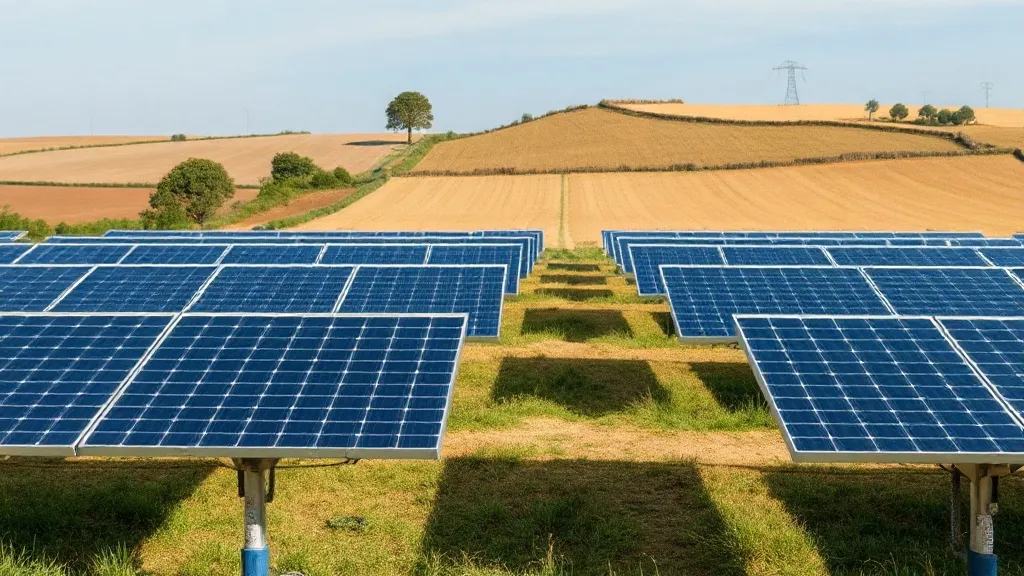

Estrutura de solo (ground mount, no termo técnico do mercado) é basicamente um rack elevado do chão por postes — cravados diretamente na terra ou apoiados em sapatas de concreto — que sustenta os módulos numa inclinação fixa, geralmente calibrada perto da latitude do local pra maximizar geração anual. É diferente de fixação em telhado em três pontos que mexem direto no preço.

O primeiro é a fundação. Telhado já tem estrutura portante pronta (telha, madeiramento, laje); solo não tem nada — cada poste precisa resistir sozinho ao tombamento pelo vento, o que normalmente significa mais aço e, em solo mole, sapata de concreto. Segundo o Canal Solar, o dimensionamento estrutural de sistemas fotovoltaicos — solo incluído — precisa seguir a NBR 8800, a NBR 14762 (perfis de aço formados a frio) e a NBR 6123 (forças devidas ao vento), e ignorar essa etapa é a causa mais comum de estrutura que empena ou tomba em vendaval.

O segundo é justamente o vento. Estrutura de solo fica exposta em todos os ângulos, sem parede ou platibanda quebrando a rajada — diferente do telhado, que já dissipa parte da força na própria edificação. A Solar Group explica que a NBR 6123 define isopletas (curvas de velocidade básica do vento) por região do país, e uma estrutura projetada pra isopleta errada — usando o cálculo de outra obra “porque já deu certo antes” — é o tipo de atalho que aparece rasgado depois da primeira tempestade forte.

O terceiro é o espaçamento entre fileiras. Em telhado, a inclinação já é dada pela cobertura e as fileiras raramente sombreiam umas às outras. No solo, você decide a inclinação e o espaçamento — e errar isso custa geração todo santo dia do ano. O cálculo correto usa o ângulo de incidência solar no solstício de inverno (23 de dezembro no hemisfério sul), quando o sol está mais baixo e a sombra de uma fileira é mais longa sobre a de trás. A SolarView resume o critério: quanto maior a inclinação do módulo, maior precisa ser a distância entre fileiras pra não sombrear a fileira seguinte nesse pior dia do ano — e quem usa uma distância genérica “de mercado” sem recalcular pra latitude local está deixando geração na mesa, silenciosamente, mês após mês.

Por que isso importa pra quem está decidindo

Solo ganha do telhado em três cenários concretos: telhado sem capacidade estrutural (como o desse sítio), telhado com orientação ruim que uma inclinação livre no chão corrige, e terreno rural sobrando onde erguer o sistema não compete com nada. Ganha também em manutenção — limpar e trocar módulo no chão não exige escada nem cinto de segurança, e já expliquei antes que a chuva sozinha não substitui limpeza regular, então acesso fácil pesa no custo de operação ao longo de 25 anos.

Telhado ganha em três outros: menor custo de fundação quando a estrutura já é sólida (a comparação de materiais entre alumínio, aço galvanizado e trilho elevado que já fiz vale pra decidir o tipo certo ali), cabo DC mais curto até o inversor (o que evita a queda de tensão que detalhei ao comparar cabo solar de 4 mm² e 6 mm² — no solo, a distância até o quadro costuma dobrar ou triplicar), e ausência de custo de cerca. Estrutura de solo em área com trânsito de gente, animal de criação ou pasto normalmente pede proteção física, que é linha de orçamento que ninguém lembra até o boi encostar no módulo.

Um ponto não muda entre os dois: o aterramento da estrutura metálica continua obrigatório pela mesma NBR 16690, que já detalhei em outro texto — e no solo, com a estrutura mais exposta e mais próxima de gente circulando, cobrar esse item por escrito importa ainda mais.

A conta que fiz nesse sítio, com números reais

Refiz o orçamento das duas opções pro caso de Araguari. Fixação em telhado reforçado: R$ 9.800 de reforço estrutural + R$ 2.600 de fixação padrão em telha = R$ 12.400. Estrutura de solo com sapata de concreto, dimensionada pra isopleta da região e cabo DC recalculado pra bitola maior por causa da distância extra até o quadro: R$ 6.800. Diferença de R$ 5.600 a favor do solo — e isso sem contar a correção de orientação, que sozinha rende geração extra todo mês porque o sistema deixou de apontar pra leste puro.

Não é regra geral. Em telhado íntegro e bem orientado, a fixação continua sendo a opção mais barata na maioria dos casos residenciais urbanos, porque não tem fundação nova pra pagar. A conta muda de lado quando o telhado é o problema, não a solução — e isso é mais comum no meio rural do que qualquer integrador urbano costuma admitir. Se o seu caso é de sítio ou chácara, vale colocar essa comparação ao lado da conta de payback específica pra zona rural, porque tarifa agropecuária e estrutura de solo costumam aparecer juntas no mesmo terreno.

O que fazer com isso agora

• Peça o memorial de cálculo de vento, não uma frase solta tipo “já instalamos assim antes” — exija a isopleta da NBR 6123 usada pro seu município.
• Recalcule o espaçamento entre fileiras pro solstício de inverno da sua latitude — regra de bolso genérica sombreia a fileira de trás e some com geração sem avisar.
• Reveja a bitola do cabo DC com a distância real até o inversor; solo quase sempre significa cabo mais longo, e isso muda a seção mínima recomendada.
• Orce a cerca ou proteção física se houver animal, criança ou movimento de gente na área — item que some do orçamento até virar problema.
• Compare os dois orçamentos lado a lado, telhado reforçado versus solo, antes de assinar. A diferença pode surpreender pros dois lados.
