String box é obrigatória na instalação solar residencial? O que a norma diz e o que o instalador esconde

Outro dia revisei um orçamento de 5,2 kWp em Goiânia. O sistema vinha com 9 módulos Trina 580W, inversor Growatt MIN 5000TL-X, estrutura em alumínio, cabos solares 6 mm² — tudo certo. Faltava uma linha: “string box CC”. Perguntei ao cliente se ela estava embutida no inversor. Pedi a ficha técnica. Não estava. O integrador tinha removido o item pra fechar em R$ 14.800 — número redondo, abaixo da concorrência. A diferença não eram R$ 600. Era um equipamento que protege o telhado dele de incêndio em caso de curto-circuito CC.

Não é caso isolado. É o item que mais some de orçamento residencial barato no Brasil em 2026 — e o que menos cliente percebe.

A versão de 30 segundos

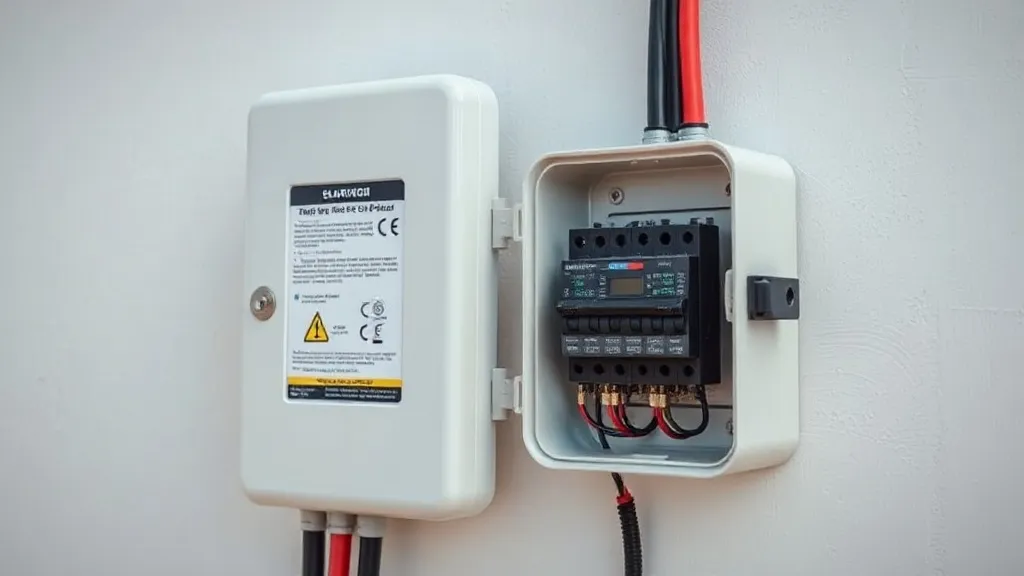

A string box CC (também chamada de stringbox ou caixa de proteção CC) é o quadro que fica entre os módulos solares e o inversor. Ela tem três funções obrigatórias por norma: seccionamento manual do circuito CC com carga (disjuntor ou seccionadora DC), proteção contra surtos atmosféricos (DPS classe II tipo CC) e, em sistemas com mais de uma string em paralelo, proteção contra correntes reversas (fusíveis ou diodos). A NBR 16690:2019 — norma brasileira específica de instalações elétricas de arranjos fotovoltaicos — exige todos esses dispositivos. Em inversores monostring residenciais (uma única série de módulos), parte dessas proteções pode estar embarcada no equipamento, mas o seccionador CC externo continua sendo exigência. Quando o orçamento não lista string box e o inversor não tem chave DC integrada certificada, falta proteção, ponto.

Conceito 1 — Seccionamento CC com carga (o item que ninguém quer instalar)

Em um sistema CA (corrente alternada) você desliga um disjuntor comum e a corrente para. Em CC (corrente contínua), não. O arco elétrico que se forma quando você abre um circuito sob carga em CC pode sustentar-se por segundos, derretendo terminais, queimando cabos e iniciando incêndio. Em sistemas solares de telhado, a tensão CC entre módulos pode passar de 600 V em série em pleno meio-dia — é energia suficiente pra ionizar ar e manter chama.

A NBR 16690 exige seccionador CC dimensionado pra interromper esse arco. Isso é um dispositivo específico (DC-PV1 ou DC-PV2 conforme IEC 60947-3), não um disjuntor CA reaproveitado. Você reconhece pela marcação no corpo: “Icu” em CC e tensão nominal CC declarada (geralmente 1000 V ou 1500 V).

Sem esse seccionador, manutenção fica perigosa. Limpeza de painel, troca de inversor, qualquer intervenção exige cobrir os módulos com lona pra interromper a geração — solução de gambiarra que integrador sério não aceita. Em incêndio no telhado, bombeiro não consegue desligar a geração CC. Vira sistema ativo durante combate ao fogo, com risco de eletrocussão. Em 2024 o Corpo de Bombeiros de São Paulo publicou instrução técnica IT-17 cobrindo justamente isso, exigindo identificação visível de sistemas fotovoltaicos e ponto de seccionamento acessível externamente em edificações classificadas.

Conceito 2 — DPS (protetor contra surto) classe II tipo CC

Raio não cai só direto no telhado. Surto atmosférico induzido — quando uma descarga próxima gera campo eletromagnético que induz tensão nos cabos — é causa muito mais comum de queima de inversor que descarga direta. No Brasil, com média de 78 milhões de raios por ano segundo o INPE (ELAT), a probabilidade de surto induzido em sistema solar residencial é alta em qualquer região, mas crítica no Centro-Oeste e Norte.

O DPS classe II tipo CC desvia esse surto pra terra antes que ele chegue ao inversor. É um componente sacrificial: o varistor dentro dele degrada cada vez que dispara, e em algum momento precisa ser trocado. Por isso fica em caixa acessível (a própria string box), com janela de inspeção mostrando estado verde ou vermelho.

Inversores residenciais novos (Growatt, Goodwe, Deye, Sungrow) trazem DPS integrado tanto na entrada CC quanto na saída CA. Isso reduz a necessidade de DPS externo? Reduz, mas não zera. A norma NBR 5419-4:2015 (proteção contra descargas atmosféricas) considera o DPS embarcado do inversor como proteção primária, mas em sistemas com módulos espalhados em telhado grande, ou com cabeamento CC longo (mais de 20 m da última string ao inversor), DPS adicional na string box é boa prática técnica — e instalador honesto explica isso.

Conceito 3 — Proteção contra corrente reversa (só em multi-string)

Esse item é onde a economia faz sentido. Em sistemas residenciais com uma única string (todos os módulos em série, ligados a uma única entrada MPPT do inversor), fusível de proteção de corrente reversa não tem função técnica — não há outra string pra alimentar curto em paralelo. A NBR 16690 reconhece isso na cláusula 7.4.

Em sistemas residenciais maiores (8+ kWp com duas ou mais strings paralelas, comuns em telhados com mais de uma orientação), aí sim cada string precisa de fusível dimensionado pela corrente máxima de curto-circuito do módulo (geralmente fusível tipo gPV de 15 A pra módulos de 580 W). Sem isso, em caso de defeito numa string, as outras alimentam o curto e podem derreter os cabos.

Resumo do que precisa de string box “completa” e o que pode usar caixa simplificada:

• Sistema até 5 kWp, monostring, inversor com chave DC integrada certificada: string box pode ser simplificada (apenas DPS adicional opcional). Custo: R$ 380–600.
• Sistema 5–10 kWp, monostring ou duas strings: string box com seccionador DC, DPS CC, fusíveis por string. Custo: R$ 750–1.100.
• Sistema 10+ kWp ou múltiplas strings em paralelo: string box completa com seccionador motorizado opcional, DPS, fusíveis individuais. Custo: R$ 1.000–1.800.

Compare com o orçamento total. Sistema de 5 kWp custa R$ 14–18 mil em 2026. Cortar string box pra economizar R$ 800 é serrar 4-5% do custo total — em troca de eliminar a proteção do equipamento mais caro do sistema (o inversor, que custa R$ 3–4 mil) e do imóvel inteiro contra incêndio CC. Não é troca racional.

Onde isso falha

A norma brasileira existe, está clara, mas não há fiscalização real em sistemas residenciais até 75 kW. A distribuidora homologa o sistema pela documentação enviada (projeto + ART + checagem de inversor certificado pelo INMETRO) — não vai até o telhado verificar se a string box está instalada. Quem cobra o item é a seguradora, em caso de sinistro: se houver incêndio e perícia constatar ausência de seccionador CC ou DPS, a apólice nega cobertura por descumprimento de norma técnica.

Por isso a fiscalização efetiva está na contratação. Antes de assinar, peça o diagrama unifilar do sistema, com a string box marcada e suas proteções listadas (modelo do seccionador, do DPS, do fusível). Se o instalador resistir a fornecer, tem coisa errada. Quando o diagrama vier, confira que cada item está fisicamente no projeto — e cobre que apareça na vistoria final, antes do pagamento da última parcela.

Sobre instalador, dois posts complementam o quadro aqui: como filtrar instalador solar com ART/CREA/INMETRO e o que verificar no contrato solar pra não levar surpresa na garantia. Pra cliente que está comparando 3 orçamentos com preços muito diferentes, o checklist de orçamento solar com BDI escondido também ajuda a entender onde o item barato cortou o que. E se você está negociando agora e quer pagar menos, comparar 3 propostas de integradoras é o passo zero antes de fechar.

A string box CC não é luxo. É o item que separa instalação dentro da norma técnica de gambiarra que aparenta funcionar. Se o seu orçamento de R$ 14 mil não traz esse item descrito, peça o orçamento revisado com ele — e compare com o concorrente. Quem precificou certo, listou. Quem cortou pra ganhar você na assinatura, escondeu.
