Aterramento em sistema off-grid: o item de R$ 400 que ninguém coloca no orçamento — e que pode matar

Atendi um sítio em Niquelândia (GO) onde o dono jurava que o sistema off-grid estava “perfeito”: 6 kWp, banco LFP de 14 kWh, inversor híbrido bonito na parede. Só que toda vez que alguém encostava na estrutura metálica dos painéis no dia seco, levava um “formigamento”. Ele achava graça. Eu não achei — porque aquele formigamento era corrente de fuga procurando um caminho pra terra, e o único caminho disponível era a pessoa.

O sistema não tinha aterramento. Nenhum. O integrador instalou tudo, recebeu, sumiu — e economizou os R$ 380 de haste, cabo e conector que separam um sistema seguro de um acidente esperando acontecer.

O que você precisa decidir (e na ordem certa)

Aterramento off-grid não é “fincar uma haste e pronto”. São três proteções diferentes, que muita gente confunde como se fossem a mesma coisa:

Aterramento de proteção (terra de carcaça) — liga as partes metálicas que não deveriam ter tensão (estrutura dos painéis, carcaça do inversor, gabinete da bateria) à terra. É o que evita o choque que o cliente de Niquelândia levava.
DPS (Dispositivo de Proteção contra Surtos) — desvia o pico de tensão (de raio próximo ou chaveamento) pra terra antes que ele torre o inversor ou o controlador MPPT. Existe DPS pro lado CC (string fotovoltaica) e pro lado CA (saída do inversor) — você precisa dos dois.
SPDA (para-raios) — só entra em cena quando o sistema está em local exposto a descarga atmosférica direta. É a proteção mais cara e a mais negligenciada.

O erro número 1 que vejo é tratar o terra de carcaça como se fosse proteção contra raio. Não é. Uma haste de 2,4 m segura corrente de fuga; ela não para um raio de 30 mil ampères.

Como aterrar o terra de carcaça (o básico inegociável)

Esse é o item que todo sistema off-grid precisa, sem exceção, esteja no meio do cerrado ou no quintal de casa.

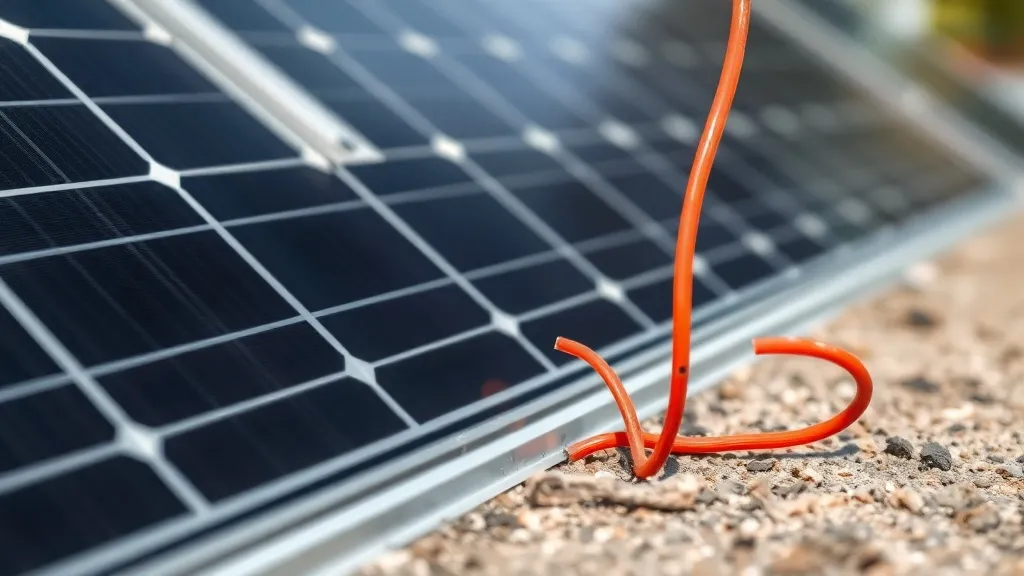

O caminho é: estrutura dos módulos → cabo de cobre nu de 16 mm² (ou cordoalha) → barramento de equalização de potencial (BEP) → haste de aterramento cravada no solo. A carcaça do inversor e o gabinete da bateria também descem pra esse mesmo barramento. Tudo num único ponto de terra — nunca terras separados, que criam diferença de potencial e pioram o problema.

A haste padrão é a copperweld de 5/8” × 2,4 m. Em solo seco de cerrado ou arenoso, uma haste só raramente atinge a resistência de aterramento que a NBR 5410 considera segura para o esquema adotado. Aí você crava 2 ou 3 hastes em triângulo, espaçadas pelo menos o comprimento de uma haste entre si, interligadas por cabo. Em solo muito ruim, entra tratamento com bentonita ou gesso agrícola pra baixar a resistividade.

Como você confere se ficou bom? Com terrômetro (alicate ou de estacas). Não confie no “parece ok”. Medi sistemas que tinham haste, cabo, tudo bonito — e davam 80 Ω de resistência porque a conexão haste-cabo estava oxidada. A NBR 5410 não fixa um número único universal; a regra prática de campo para off-grid residencial é mirar abaixo de 10 Ω, e quanto menor, melhor.

DPS: a proteção que se paga em um raio

Aqui mora a economia mais burra do off-grid. O integrador coloca um inversor híbrido de R$ 4.500 e economiza R$ 120 num par de DPS. Um raio cai a 200 metros, induz um surto na fiação CC, e o MPPT do inversor vira pó. A garantia? Não cobre surto — leia as letras miúdas, é cláusula padrão (já detalhei isso em as cláusulas escondidas na garantia de inversor).

Você precisa de DPS em dois lados:

Lado CC — entre a string fotovoltaica e a entrada do MPPT. Tem que ser DPS específico para corrente contínua e para a tensão de circuito aberto da sua string (Voc). DPS de CA no lado CC não extingue o arco e pode pegar fogo.
Lado CA — na saída do inversor, protegendo as cargas da casa.

Para off-grid de sítio, classe II costuma resolver a maioria dos casos de surto induzido. Se houver SPDA (para-raios) na propriedade, sobe pra classe I + II combinado na entrada.

Quando o SPDA (para-raios) entra na conta

Nem todo off-grid precisa de para-raios — e aqui é onde dá pra economizar com critério, em vez de economizar por ignorância. A NBR 5419 manda fazer uma análise de risco que considera densidade de descargas atmosféricas da região, área de exposição e o que tem dentro. Na prática, pra um sítio comum:

Situação	Terra de carcaça	DPS CC + CA	SPDA (para-raios)
Casa de sítio, painéis no telhado, região de baixa incidência de raios	Obrigatório	Recomendado	Geralmente dispensável
Painéis em estrutura de solo, área aberta, sem nada alto por perto	Obrigatório	Obrigatório	Avaliar análise de risco
Propriedade em região de alta densidade de raios (interior de MT, GO, norte)	Obrigatório	Obrigatório	Recomendado/Obrigatório
Estrutura solar é o ponto mais alto num raio de 50 m	Obrigatório	Obrigatório	Obrigatório

A lógica é simples: se a sua estrutura de painéis é a “coisa mais alta” da redondeza, ela vira o pára-raios involuntário da região — e aí você precisa de um SPDA de verdade pra dar caminho à descarga, senão ela passa pelos seus equipamentos. O Brasil é, segundo o INPE/ELAT, Grupo de Eletricidade Atmosférica, o país com maior incidência de raios do mundo, com cerca de 78 milhões de descargas por ano. Não é detalhe ignorável em propriedade rural isolada.

Minha regra de campo (e por que)

Depois de aterrar dezenas de sistemas off-grid no Centro-Oeste, eu não energizo nenhum sem três coisas: terra de carcaça com resistência medida (não estimada), DPS nos dois lados, e a análise de risco da NBR 5419 feita — mesmo que o resultado seja “não precisa de SPDA”. O documento que diz “não precisa” vale ouro no dia em que o seguro questionar.

O que eu não faço: economizar no terra de carcaça. É o item mais barato e o que mais protege gente. Os R$ 380 de Niquelândia eram literalmente o preço de não dar choque na família.

Se você está montando o sistema do zero, vale conferir antes o checklist de dimensionamento off-grid em 5 passos — o aterramento é o passo que costuma faltar mesmo nos projetos bem dimensionados. E se o seu off-grid usa banco de baterias em região quente, leia também como o calor derruba a vida útil da bateria, porque o gabinete metálico aterrado e a ventilação andam juntos no projeto de segurança.

Perguntas que recebo direto

Sistema off-grid de 12 V/24 V pequeno também precisa de aterramento? O DPS pode ser dispensável em microssistemas isolados de baixíssima potência longe de exposição a raio. Mas o terra de carcaça, sempre que houver estrutura metálica acessível e tensão CA na saída do inversor, continua valendo. Choque não pergunta a tensão do barramento.

Posso aproveitar o aterramento do poste da concessionária? Se a propriedade ainda tem ligação parcial com a rede, não interligue terras diferentes sem projeto — você pode criar laço de terra e trazer surto da rede pra dentro do seu off-grid. Esse cuidado é parte da decisão de cortar ou não cortar da rede.

Quanto custa fazer certo num sítio comum? Terra de carcaça (haste, cabo 16 mm², conectores, BEP): R$ 300 a R$ 600. Par de DPS CC + CA classe II: R$ 150 a R$ 400. SPDA, quando necessário, é projeto à parte — de R$ 1.500 pra cima. Quase sempre o terra + DPS já cobre o risco real do sítio médio.
