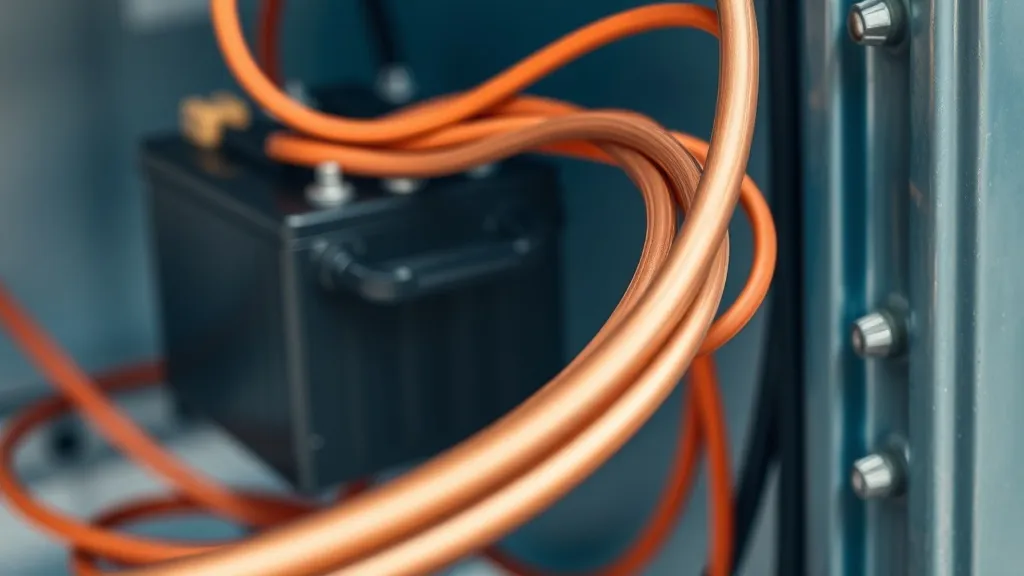

Cabos entre bateria e inversor off-grid: a seção que a maioria subdimensiona (e o que acontece quando isso falha)
O cabo entre o banco de baterias e o inversor off-grid carrega a maior corrente do sistema — às vezes 200 A ou mais. Eng. Marcela Vargas mostra como calcular a seção correta, por que o aquecimento indica problema e quais marcas de cabo usar no Brasil.
O sistema off-grid de uma fazenda em Goiás estava perfeitamente dimensionado no papel — 12 kWp de painel, banco de baterias LFP de 48V/400Ah, inversor de 8 kW. Na prática, o inversor desligava por subtensão toda vez que a bomba d’água ligava, mesmo com bateria a 90% de SOC. O diagnóstico levou cinco minutos com um alicate-amperímetro: o cabo entre a bateria e o inversor tinha 35 mm² e 2,2 metros de comprimento. Na corrente de pico de 200 A da bomba, a queda de tensão nesse trecho era de 1,8 V — suficiente para fazer o BMS da bateria ver a tensão cair abaixo do limite de proteção do inversor e desligar tudo. A solução: trocar para 70 mm² com dois cabos em paralelo. O problema sumiu. O cabo original custou R$ 180. A troca custou R$ 420. A semana de diagnóstico e visitas técnicas custou R$ 1.500.
Por que esse cabo é o mais crítico do sistema off-grid
No sistema fotovoltaico conectado à rede, os cabos mais exigentes são os do lado DC (painel → inversor), que trabalham com tensões altas e correntes moderadas. No off-grid, a lógica se inverte: o banco de baterias de 48V alimenta o inversor com tensões baixas e correntes altíssimas.
A relação é simples: P = V × I. Se um inversor de 5.000 W opera a 48V de bateria, a corrente contínua de plena carga é:
I = P / V = 5.000 / 48 = 104 A
Mas isso é corrente de operação. A corrente de pico — na partida de motores, na energização de resistências, no pico de ar-condicionado — pode ser 2 a 3x esse valor por frações de segundo. Em um inversor de 8 kW a 48V com ar-condicionado de 9.000 BTUs (pico de partida ≈ 4,5x a potência nominal), a corrente pode ultrapassar 250 A por 100 a 200 ms.
Essa corrente de pico é o que você precisa dimensionar o cabo. Não a corrente nominal. O pico.
A fórmula e a tabela de seção mínima
A queda de tensão em corrente contínua (cabo bateria → inversor) segue a mesma equação do circuito DC fotovoltaico:
ΔV = (2 × L × I_pico) / (σ × S)
Onde:
- L = comprimento do cabo em metros (um polo)
- I_pico = corrente de pico em amperes
- σ = 56 m/Ω·mm² (cobre a 20°C) — mas a 60°C (temperatura operação) use σ ≈ 48
- S = seção do cabo em mm²
Para sistemas de 48V, o limite de queda de tensão que a maioria dos inversores tolera sem problema é 2% da tensão nominal = 0,96 V (alguns inversores têm gate de 2,5 V, mas 1 V é o target seguro).
Tabela de seção mínima para queda ≤ 1 V, cabo de 2 metros (comprimento total ida+volta = 4 m):
| Potência inversor | I_pico estimado (3× nominal, 48V) | Seção mínima |
|---|---|---|
| 3 kW | 187 A | 70 mm² |
| 5 kW | 312 A | 50 mm² × 2 paralelo |
| 8 kW | 500 A | 70 mm² × 2 paralelo |
| 10 kW | 625 A | 95 mm² × 2 paralelo |
Para comprimentos maiores que 2 metros, a seção sobe proporcionalmente. A regra prática: mantenha o inversor o mais próximo possível do banco de baterias — cada metro extra de cabo exige uma seção maior ou um segundo cabo em paralelo.
O problema que o calor revela
Cabo subdimensionado aquece. Isso não é só desconforto — é diagnóstico.
Passe a mão (com cuidado) nos cabos após 30 minutos de operação em carga alta. O que você deveria sentir:
- Levemente morno (30–40 °C acima do ambiente): normal, dentro do limite de aquecimento permitido
- Quente ao toque (40–60 °C acima do ambiente): atenção — está próximo do limite
- Muito quente, desconfortável (>60 °C acima do ambiente): subdimensionado — risco de degradação do isolamento e curto-circuito no longo prazo
O termômetro de infravermelho é o instrumento correto. Uma leitura acima de 70 °C na superfície do cabo (em ambiente de 25 °C) indica problema que precisa de ação imediata.
O aquecimento também indica resistência de contato alta nas terminações — abraçadeiras mal crimpadadas, terminais frouxos ou oxidados. Isso acontece mesmo com cabo corretamente dimensionado. Verifique os terminais a cada 6 meses no sistema off-grid, especialmente em ambientes com umidade ou maresia.
Para o checklist completo de manutenção semestral do sistema off-grid, incluindo verificação de torque de terminais, veja manutenção off-grid: o que checar a cada 6 meses.
Cabos para o mercado brasileiro: o que está disponível
O cabo ideal para o trecho bateria → inversor no Brasil é o cabo de cobre flexível com isolamento duplo para aplicação solar DC ou cabo de cobre flexível classe 5 (H07V-K ou similar). Seções disponíveis no atacado elétrico: 16, 25, 35, 50, 70, 95 e 120 mm².
Para sistemas de alta corrente (50 A+), o mercado oferece duas alternativas:
Cabo “busbar”: barra de cobre chata (anodo + cátodo separados), excelente condutividade e conexão por parafuso. Usada em instalações fixas e profissionais. Não flexível — exige curvas suaves.
Cabo multi-fio de alta seção: mais caro por metro mas flexível e fácil de instalar em trajetórias irregulares. É o padrão em inversores de boa qualidade que entregam o cabo pré-terminado.
Evite cabo de alumínio nesse trecho — o alumínio tem resistividade 60% maior que o cobre e cria problemas graves de oxidação nas junções com terminais de cobre do inversor e da bateria.
O fusível e o disjuntor DC: indispensáveis no mesmo trecho
Nenhum cabo, por melhor que seja, substitui a proteção de sobrecorrente. No trecho bateria → inversor, a proteção é obrigatória (ABNT NBR 16690:2019, seção 8) e deve ser:
- Fusível DC de atuação rápida (tipo gG ou aM, tensão adequada à tensão do banco em carga plena)
- Ou disjuntor DC com capacidade de interrupção adequada à corrente de curto-circuito do banco
A corrente de curto-circuito de um banco de baterias LFP pode superar 1.000 A por frações de segundo. O fusível ou disjuntor deve ser selecionado para interromper essa corrente com segurança — não apenas para a corrente nominal de operação.
A proteção deve ser instalada o mais próximo possível do polo positivo da bateria — idealmente a menos de 30 cm do terminal.
Para dimensionar corretamente o fusível e o disjuntor DC do banco de baterias off-grid, veja o guia de proteção elétrica do banco de baterias off-grid.
Fontes
- ABNT NBR 16690:2019 — Instalações elétricas de sistemas fotovoltaicos — Requisitos gerais. Disponível em: https://www.abntcatalogo.com.br, consultado em julho/2026.
- IEC 60364-5-52:2009 — Electrical installations of buildings — Selection and erection of electrical equipment — Wiring systems. Disponível via ABNT, consultado em julho/2026.
- INMETRO — Portaria 004/2011 (cabos para sistemas fotovoltaicos). Disponível em: https://www.inmetro.gov.br, consultado em julho/2026.
