Fusível ou disjuntor DC no banco de bateria off-grid: o que escolher (e o erro de R$ 80 que vira incêndio)

Você escolheu a bateria LFP certa, dimensionou os painéis com folga e mandou o cabo de 50 mm² do banco até o inversor. Mas entre o terminal positivo da bateria e o cabo grosso que sai dela, tem um componente de R$ 80 a R$ 250 que decide se um curto vira “o sistema desligou” ou “a casa pegou fogo”. E é justo esse componente que mais vejo faltando em vistoria de sistema off-grid montado por conta própria.

A pergunta que recebo toda semana no off-grid é a mesma: “fusível ou disjuntor DC no banco de bateria?”. A resposta curta tem nuance, e a resposta errada custa caro. Vou separar o que importa decidir, mostrar o que escolher por tipo de banco, e onde quase todo mundo erra a posição da proteção.

Por que o lado DC é o que pega fogo (e não o AC)

No lado AC, um curto faz o disjuntor da rede ou o próprio inversor desarmarem. Corrente alternada cruza o zero 120 vezes por segundo, o que ajuda o arco elétrico a se apagar sozinho. Tranquilo.

No lado DC do banco de bateria, é outra história. Um banco LFP de 48 V e 200 Ah consegue despejar 2.000 a 6.000 A de corrente de curto num curto franco — e a corrente contínua não cruza o zero, então o arco não se apaga. Ele sustenta, derrete o terminal, evapora o isolamento do cabo e inicia ignição. Tudo isso antes de você chegar perto.

É por isso que a proteção DC não é “boa prática opcional”. A IEC 62619 (segurança de baterias de lítio para uso industrial e estacionário) e a própria NBR 5410 tratam o circuito do banco como o ponto de maior energia disponível do sistema. Se um único cabo sai do polo positivo sem proteção dimensionada, você tem uma tocha esperando uma falha de isolamento.

O que importa decidir (4 critérios)

Antes de escolher entre fusível e disjuntor, três números mandam:

1. Corrente nominal do circuito. Quanto o inversor puxa em pico? Inversor de 5 kW em 48 V puxa ~104 A contínuos e até 150 A em surto. A proteção tem que aguentar o contínuo sem desarmar e o surto sem fundir.

2. Corrente de curto da bateria (a que ninguém olha). Esse é o critério que separa proteção séria de enfeite. A proteção precisa ter capacidade de interrupção (kAIC) maior que a corrente de curto que o banco consegue entregar. Fusível barato de painel automotivo interrompe 1 ou 2 kA. Seu banco entrega 6 kA. Resultado: o “fusível” abre um arco e não apaga — vira parte do problema.

3. Tensão DC do sistema. Proteção tem tensão nominal. Um disjuntor DC de 60 V não serve num banco de 48 V que chega a 58 V carregando? Serve no limite — e é exatamente onde gente erra, comprando componente AC reaproveitado que não tem rating DC nenhum.

4. Curva de atuação. Você quer que desarme no curto, mas não no surto de partida da bomba. Curva lenta demais deixa o cabo cozinhar; rápida demais te deixa no escuro toda vez que a geladeira parte.

Fusível, disjuntor DC ou NH: o comparativo honesto

Tipo	Capacidade de interrupção	Custo (proteção 48 V)	Rearma sozinho?	Quando eu uso
Fusível classe T	20 kA+ (excelente)	R$ 120–250 com base	Não (troca o cartucho)	Padrão ouro entre banco e inversor. É o que especifico por default.
Fusível NH (gG/gL)	50–120 kA	R$ 90–180 com base	Não	Bancos grandes, correntes altas (>250 A), uso industrial/rural pesado
Disjuntor DC dedicado	6–10 kA	R$ 150–400	Sim	Quando o cliente quer rearmar fácil e a corrente de curto do banco é compatível
Fusível automotivo (ANL/MEGA)	2–5 kA	R$ 30–80	Não	Só em banco pequeno 12 V baixa energia. Em 48 V LFP é subdimensionado e perigoso.
Disjuntor AC reaproveitado	Não tem rating DC	—	—	Nunca. Não apaga arco DC. É o erro que vira incêndio.

A leitura prática: para o circuito principal entre banco e inversor em sistema residencial de 48 V, fusível classe T é o que entrega o melhor custo-benefício de segurança. Capacidade de interrupção de 20 kA com folga, custo aceitável, e o porta-fusível serve de seccionamento visível.

O disjuntor DC tem o charme de rearmar sozinho — ótimo pra quem mora longe e não quer trocar cartucho. Mas só vale se você confirmar no datasheet do disjuntor que o kAIC supera a corrente de curto do seu banco. Disjuntor DC de mercado livre genérico com “10 kA” sem certificação é loteria.

Minha escolha e por quê

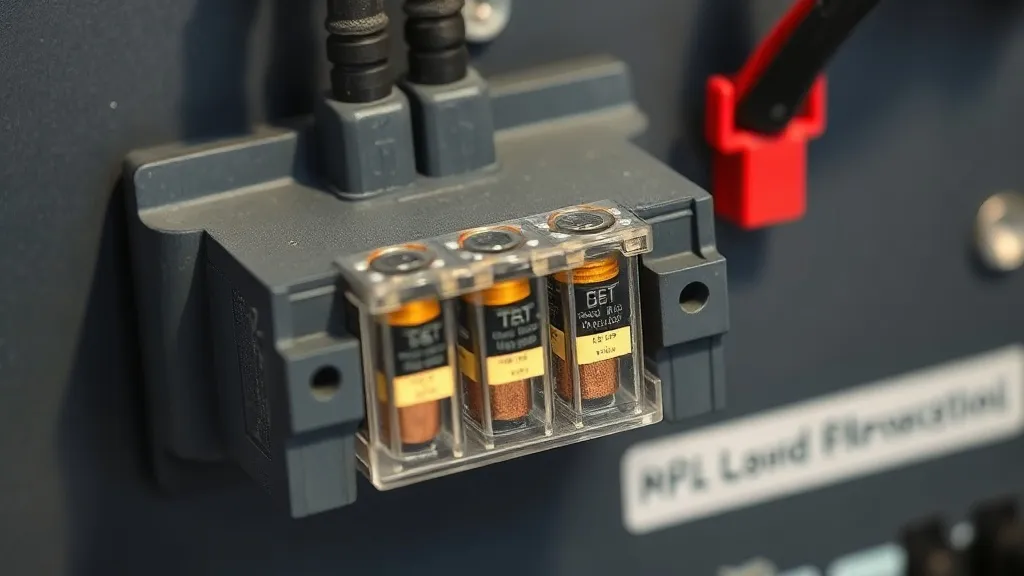

No projeto-padrão de off-grid residencial que monto — banco LFP 48 V, inversor híbrido de 5 kW — eu uso fusível classe T no positivo, o mais perto possível do terminal da bateria, dimensionado em 125 A ou 150 A conforme o surto do inversor, com porta-fusível que também faz a desconexão manual. Custa uns R$ 200 instalado e resolve o cenário pior.

Onde o cliente insiste em rearme automático (sítio sem ninguém presente o tempo todo), aceito disjuntor DC certificado IEC 60947-2 com kAIC ≥ 10 kA e tensão ≥ 60 V DC, e ainda assim ponho um fusível classe T como proteção de retaguarda no ramal principal. Redundância de R$ 120 que dorme tranquilo.

O erro que mais corrijo não é o tipo de proteção — é a posição. A proteção tem que ficar a poucos centímetros do polo positivo da bateria. Vejo direto o fusível instalado lá perto do inversor, a dois metros de cabo do banco. Se esse trecho de cabo der curto contra a estrutura, a proteção está do lado errado da falha e não protege nada. Regra: protege-se a origem da energia, não o destino.

Depois de resolver a proteção, vale revisar o aterramento do banco — porque os dois problemas costumam andar juntos. Já detalhei o erro silencioso de aterramento que deixa o sistema sem para-raios efetivo, e vale a leitura cruzada. E se você ainda está montando o banco do zero, o guia de dimensionamento off-grid em 5 passos cobre a corrente nominal que define o fusível.

Detalhe que muda por tipo de bateria

A corrente de curto não é igual em todo banco, e isso muda a proteção:

• Banco LFP (lítio): curto altíssimo e instantâneo. Exige interrupção alta (classe T ou NH). O BMS abre em milissegundos, mas o BMS não substitui o fusível — ele protege a célula, não o cabo externo. Confundir os dois é o erro número um. Cobri a diferença de comportamento entre tecnologias no comparativo chumbo vs LFP no off-grid.
• Banco de chumbo-ácido: corrente de curto alta também, mas com mais resistência interna que limita um pouco. Ainda assim exige fusível dimensionado — não cai pra automotivo.

A inspeção do estado da proteção entra no roteiro de manutenção. Incluí a checagem do fusível e do aperto dos terminais no checklist semestral de manutenção off-grid, porque terminal frouxo num circuito de 100 A esquenta, oxida e degrada o contato — e aí o problema não é nem o curto, é a resistência que cozinha a conexão.

Perguntas que recebo (FAQ)

O BMS da bateria não dispensa o fusível? Não. O BMS protege as células de sobrecarga, sobredescarga e temperatura. Ele desarma o circuito da própria bateria, mas não foi feito pra interromper um curto franco de milhares de ampères no cabo externo de forma garantida e repetível. Fusível classe T é o backup que protege o cabo e o terminal. Use os dois.

Posso usar fusível automotivo de 80 A num banco de 12 V pequeno? Em banco pequeno de 12 V com poucos Ah e baixa energia disponível, um fusível ANL/MEGA de boa marca passa — desde que o rating de interrupção cubra a corrente de curto desse banco específico. Em 48 V LFP, esquece: a energia disponível é outra liga.

Quantos A devo usar no fusível principal? Regra prática: corrente contínua máxima do inversor (Potência ÷ Tensão DC mínima) com folga de 25% pro surto, arredondado pro valor de fusível comercial acima. Inversor 5 kW em 48 V (mínimo ~42 V) puxa ~120 A; uso fusível de 150 A. Sempre confirme o pico do datasheet do seu inversor.

Fontes

• IEC 62619:2022 — Secondary cells and batteries containing alkaline or other non-acid electrolytes: Safety requirements for secondary lithium cells and batteries for use in industrial applications. IEC Webstore
• ABNT NBR 5410:2004 — Instalações elétricas de baixa tensão (proteção de circuitos e seccionamento). Catálogo ABNT
• IEC 60947-2 — Low-voltage switchgear and controlgear: Circuit-breakers (rating de capacidade de interrupção). IEC Webstore
• Victron Energy — “Wiring Unlimited” (capítulo de proteção DC e dimensionamento de fusíveis em sistemas de bateria). Victron Library
• Blue Sea Systems — “Establishing the Maximum Available Fault Current” (cálculo de corrente de curto em banco de bateria). Blue Sea Technical Brief
