Vedação do furo de fixação solar: o detalhe de R$ 8 que decide se o telhado infiltra

Um cliente meu em Contagem (MG) me chamou em janeiro, quatro meses depois de o sistema ter sido ligado: mancha de umidade crescendo no forro do quarto, bem embaixo de uma das fileiras de painel. O instalador tinha usado silicone comum — daqueles de tubo de loja de material de construção, não o poliuretano estrutural pra uso externo — pra “vedar” os 22 furos dos parafusos na telha metálica. Funcionou no seco. Na primeira sequência de chuva de verão com vento cruzado, a água entrou lateral, por baixo da cabeça do parafuso, escorreu pelo forro e só apareceu semanas depois. Refiz a vistoria com o cliente do lado e contei os furos: 4 já vazavam, 18 ainda seguravam — por enquanto.

O que aconteceu

Todo sistema solar fixado em telhado — metálico, cerâmico ou fibrocimento — precisa perfurar a cobertura pra prender o gancho, o parafuso estrutural ou o trilho. Não tem como fugir disso: a estrutura de fixação só segura o peso do painel (12 a 25 kg por módulo, mais carga de vento) se estiver ancorada direto na estrutura do telhado, não flutuando sobre a telha. Cada furo é um ponto onde a água pode entrar se a vedação for malfeita — e o problema raramente aparece na hora da instalação. Aparece semanas ou meses depois, na primeira chuva com vento forte o bastante pra empurrar água contra o furo em vez de escorrer reto.

O mercado brasileiro usa, hoje, quatro métodos de vedação nesse furo, e eles não são equivalentes:

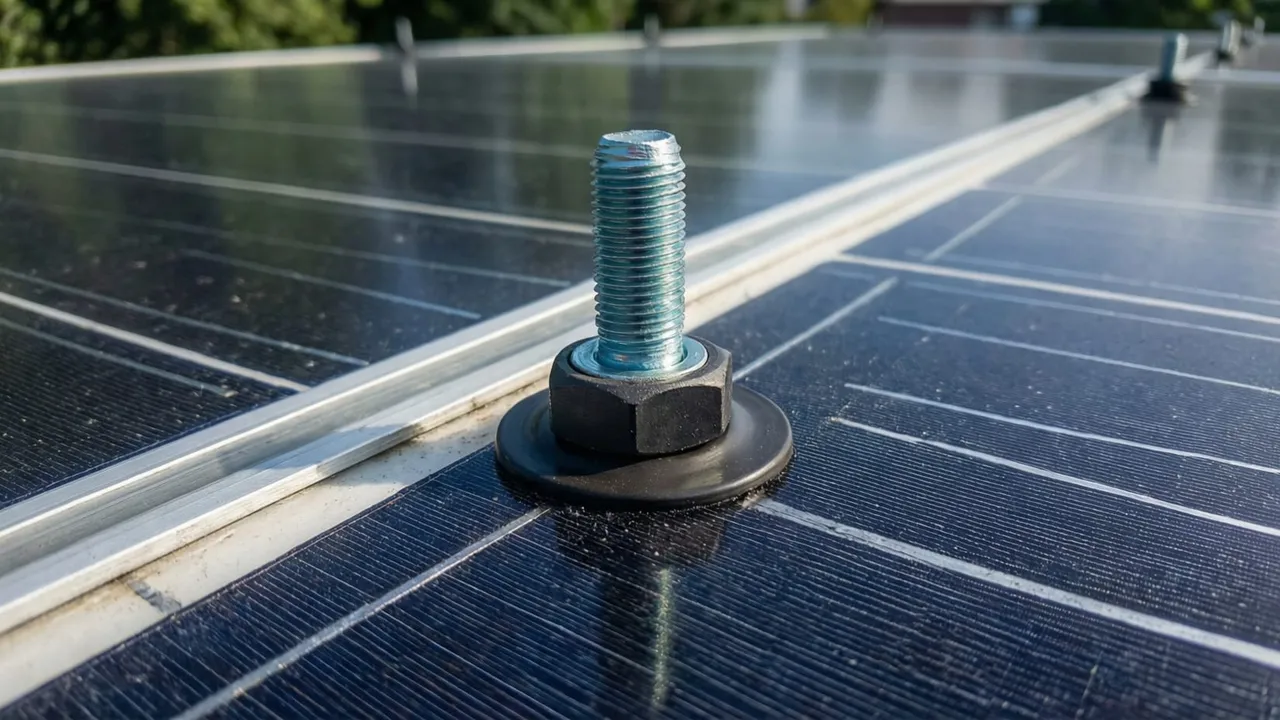

• Arruela de vedação em EPDM (borracha etileno-propileno-dieno): vem pré-instalada em parafusos estruturais de qualidade — a MTC Tools, fabricante especializada em fixação solar, descreve a arruela EPDM como “essencial para evitar infiltrações nos furos do telhado” e recomenda parafuso em aço inox AISI 304 ou 316 combinado com ela, pra resistir à corrosão sem comprometer a vedação.
• Parafuso autobrocante com vedação integrada: usado em telha metálica, fura, rosqueia e comprime a própria arruela numa única operação — não depende de mão de obra aplicar produto extra.
• Mástique de poliuretano ou fita butílica: aplicado por cima da arruela ou do parafuso, reforça a vedação em telha com perfil irregular (cerâmica, fibrocimento ondulado).
• Silicone comum (acético, de uso doméstico): é o que sobra do orçamento apertado. Resseca, racha e perde aderência com exposição direta ao sol em menos de um ano — e é justamente o que causou o vazamento do meu cliente em Contagem.

Por que isso importa pra você

A diferença de custo entre o material certo e o errado, no orçamento total do sistema, é irrisória — uma arruela EPDM de qualidade custa na faixa de R$ 3 a R$ 8 por unidade, e um sistema residencial de 12 módulos usa entre 12 e 24 furos, dependendo da estrutura. Estamos falando de R$ 40 a R$ 200 no total pra fazer a coisa certa, num sistema que custa R$ 15 mil pra cima. Silicone de banheiro custa menos ainda — mas o prejuízo de um forro empenado, telhado embaixo do painel que precisa ser aberto de novo pra correção, e o desgaste com o instalador que some depois da obra, não cabe em comparação de centavos.

Tem outro detalhe que a maioria dos orçamentos não deixa claro: telha com garantia de fábrica (10, 15, 20 anos contra corrosão ou vazamento) costuma ter cláusula que anula a cobertura se o furo for feito e vedado fora da especificação do fabricante da telha — não só do fabricante da estrutura solar. Quem contrata o sistema raramente lê essa parte. Já vi fabricante de telha metálica recusar garantia porque o furo usou parafuso sem arruela EPDM compatível, mesmo o sistema solar em si funcionando perfeitamente. A corrosão galvânica entre metais diferentes na estrutura de fixação é outro erro clássico que aparece na mesma frente de serviço — parafuso errado não é só risco de vazamento, é risco de oxidar a própria estrutura por dentro.

O tipo de telha muda a técnica certa. Telha cerâmica quebra fácil se o furo for feito sem o cuidado de usar peça de transição (a chamada telha de vidro ou peça específica pra passagem de cabo/estrutura); telha metálica aceita parafuso autobrocante direto na onda mais alta; fibrocimento — ainda comum em galpão e casa mais antiga — exige atenção redobrada porque o material trinca com facilidade e é mais sensível ao tipo de instalação e obrigações específicas que a NBR e a legislação de amianto impõem. Já mostrei em outro texto como o tipo de cobertura muda até a geração do sistema — e a vedação segue a mesma lógica: não existe “um jeito único” que funciona igual em todo telhado.

A norma técnica que rege a estrutura de fixação, a NBR 16690, exige componentes resistentes à corrosão ou com tratamento superficial adequado ao local de instalação e à vida útil do sistema, e trata especificamente da prevenção de corrosão eletroquímica entre metais diferentes na estrutura — segundo o resumo publicado pela Aldo Solar. A norma não detalha marca ou modelo de vedante, mas o princípio é o mesmo: material compatível com o tempo de vida do sistema (25 a 30 anos), resistente a UV, não um improviso de obra.

O que fazer com isso agora

• Pergunte, antes de assinar o contrato, qual material de vedação o instalador vai usar em cada furo — a resposta certa é “arruela EPDM” ou “parafuso autobrocante com vedação integrada”, nunca “silicone”.
• Peça foto de cada furo antes e depois da vedação — instalador sério já manda isso como parte da entrega; se não manda, peça.
• Confirme se o furo respeita a especificação de garantia da telha, não só da estrutura solar — ligue pro fabricante da telha se tiver dúvida, é gratuito.
• Depois de instalado, vistorie o forro por dentro em dia de chuva forte com vento, nos primeiros 3 meses — é quando a vedação malfeita costuma se revelar.
• Se aparecer mancha de umidade, não espere: quanto mais tempo a água escorre entre a telha e a manta/forro, maior a área de madeira ou estrutura que apodrece, e maior o custo de correção depois.

Se a infiltração já apareceu e o instalador não assume a correção, o caminho não é briga informal — é saber quem paga a conta quando o instalador furou a telha errado, porque a resposta muda dependendo se o contrato previa esse risco e se a instalação seguiu a técnica correta.
